Como hacer una fuente de alimentación regulada 3v - 55v/3A.

Como hacer una fuente de alimentación regulada 3v - 55v/3A.


En electrónica, la fuente de alimentación o fuente de poder es el dispositivo que convierte la corriente alterna (AC), en una o varias corrientes continuas (DC), que alimentan los distintos circuitos que asemos en nuestros proyectos electrónicos.

La fuente que les presento a continuación es una fuente simétrica regulada variable, que puede entregar voltajes; desde 1.2 voltios, hasta 30 voltios DC, tanto positivos, como negativos, y entre los extremos un voltaje de 60v como máximo también regulada, con una corriente máxima de 3 amperios.

CIRCUITO.



MATERIALES.

  • 1 Transformador de 23v X 23v / 3A.
  • 1 regulador de voltaje LM317.
  • 1 regulador LM337.
  • 1 transistor TIP35 o TIP3055.
  • 1 transistor TIP2955 o TIP36.
  • 2 condensadores electrolíticos de 4700uF / 50v.
  • 2 condensadores cerámicos (104).
  • 2 resistencias de 240 ohmios (1/4W).
  • 2 resistencias de 10 ohmios (1/2W)
  • 2 potenciómetros de 5k.
  • 1 diodo tipo puente de 4A o 6A.
  • 2 condensadores electrolíticos de 10uF / 50V.
  • 4 diodos rectificadores 1N4004 (para proteger los reguladores).

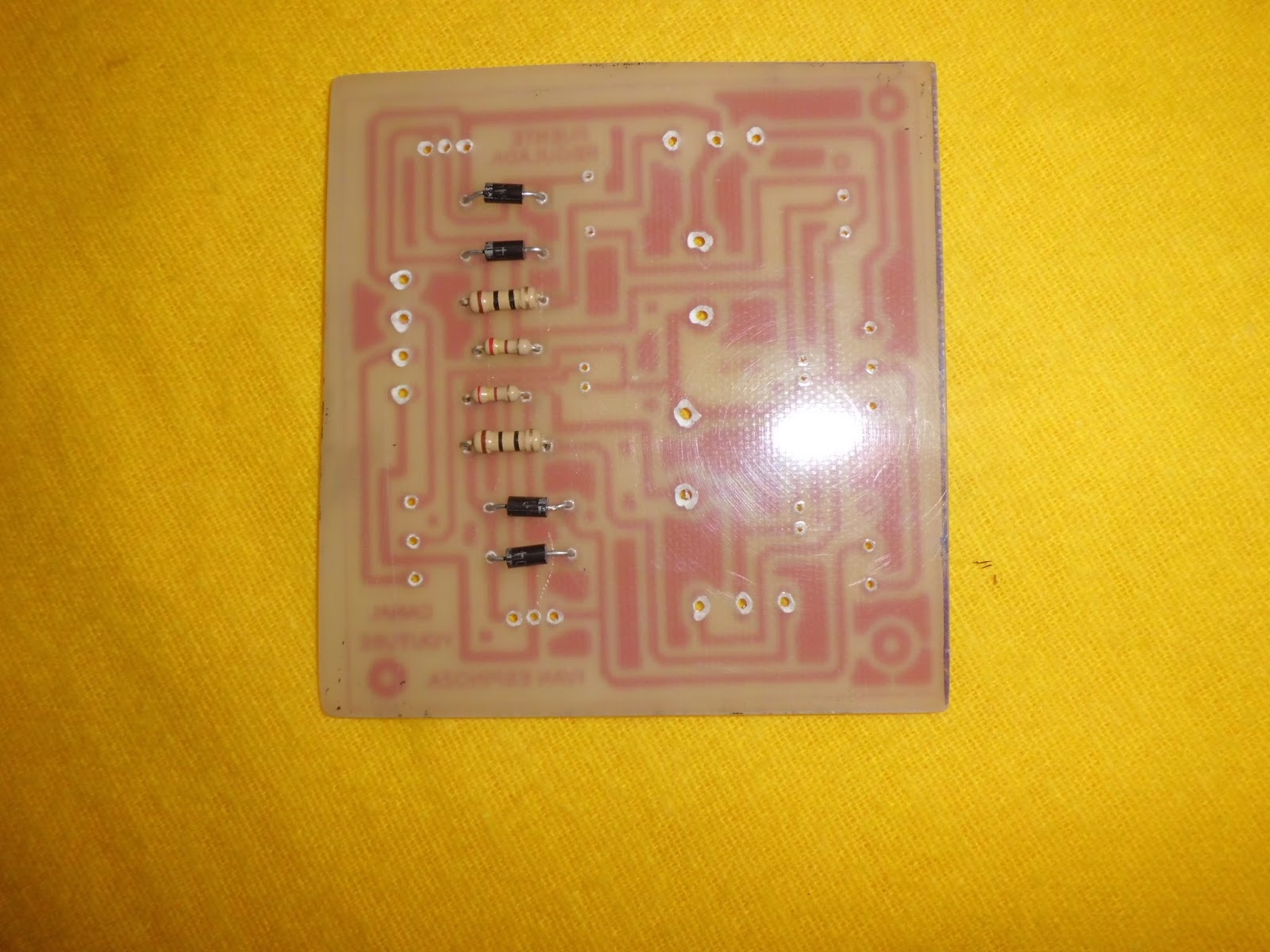

  • 1 baquelita o fibra de vidrio de 8cm X 7.5cm.
  • Descargar el circuito y mascara de componentes (PDF).






Links de descarga:


1) Pistas de la fuente de alimentación.





2) Masacra de componentes, para guiarse al memento de soldar.
https://goo.gl/b2jb9v


En el siguiente vídeo esta todo explicado.














Comentarios

Muy bueno tus trabajos, por cierto en que universidad estudias man. por curiosidad.
Muy bueno tus trabajos, por cierto en que universidad estudias, solo curiosidad. no tendrás algún software para sacar caracteres en headecimal
Michael Lugo dijo…
Hola que tal ivan, 3 dudas del video si es tan amable me puede decir. 1- En que programa hiciste el circuito impreso en Livewire o Fritzing? 2- ¿Como hago para que a la hora de hacer el circuito e imprimirlo me quede a la medida de cada componente, que vendria siendo la mascara de componentes y como hago esa mascara? 3-Como hiciste la fuente simple con DIODOS y como va conectada al PCB?. Un saludo y Gracias. ATT: Michael Lugo
ivan espinoza dijo…
Michael Lugo , hola ,
1.- el las pistas los hice en el programa eagle.
2.-las hojas en pdf imprimir al 100% o tamaño real, y allí sacas a la medida.
y la mascara de componentes se crea en el mismo programa eagle. esta mascara de componentes es para que te guíes al momento de soldar.
La fuente es de 4 diodos 1n4007 y 1 condensador de 1000uF X 50v
saludos
Oscar F dijo…
hola, yo tengo un transformador que saca 20 y 20 con tap central y necesito una fuente que saque +20 y -20. sera que me sirve ese transformador?
Oscar F dijo…
hola, tengo un tranformador que saca 20 y 20 con tap cental, yo nesecito una fuente que saque +20 y -20 sera q me sirve vese tranformador?
ivan espinoza dijo…
Hola, Oscar F, el transformador que tu tienes si te sirve , utilízalo para este diagrama que te muestro en el vídeo, y asegúrate que tenga ese voltaje de 20v por 20v , con tap central , si tiene esas características puedes usarlo para esta fuentes regulada ,saludos
