CIRCUITO NAVIDEÑO (COMO SE HACE)

CIRCUITO NAVIDEÑO (COMO SE HACE)



La navidad es la fiesta que se celebra el nacimiento de Jesucristo. Es para el cristianismo una de las fiestas más relevantes en el mundo.

Para algunos, una fecha muy linda, donde todos se juntan con la familia y pasan una noche de paz y Amor.

Pues a mí me gusta todo, las reuniones con mis padre,hermanos y familia, los adornos, los amigos, la gente, los regalos, la comida, etc… Y también las luces de navidad y con su respectivo efectos o secuenciales al ritmo de la música.

Y pues aquí les traigo un circuito muy simpático el um3481, es un chip que viene ya programado 8 canciones de navidad, y que lo aremos amas adelante.

Visitanos en YOUTUBE (vídeos de electrónica)

El UM3481 es un generador de múltiples melodías efectos de 3 instrumentos: piano, órgano y mandolina. Programada-máscara-ROM, implementado por la tecnología CMOS.

EL UM3481 TIENE PARA 8 CANCIONES.
Ø  Cascabeles
Ø  Santa Claus viene al pueblo
Ø  Noche silenciosa Santa noche
Ø  Alegría para el mundo
Ø  Rodolfo el reno de la nariz roja
Ø  Le deseamos una Feliz Navidad
Ø  Come, All Ye Faithful
Ø  Hark, The Herald Angels Sing.

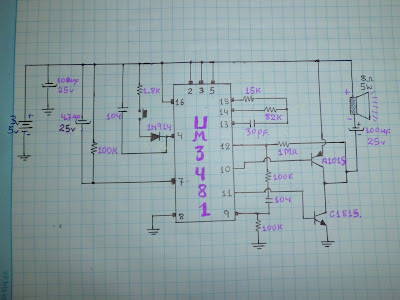

DIAGRAMA.



MATERIALES:

Ø 3 resistencias de 100 KΩ.
Ø 1 resistencia de 1 MΩ.
Ø 1 resistencia de 15 KΩ.
Ø 1 resistencia de 82 KΩ.
Ø 1 resistencia de 1.8 KΩ.
Ø 1 C.I. UM3481
Ø 1 base de 16 pines para el UM3481.
Ø 1 transistor A1015 (PNP).
Ø 1 transistor C1815 (NPN).
Ø 1 diodo 1N914.
Ø 2 condensadores electrolíticos de 100 uF/25v.
Ø 1 condensadores electrolítico de 4.7 uF /25v.
Ø 2 condensadores cerámicos 104.
Ø 1 condensador cerámicos de 30 pf.
Ø 1 pulsador N.A.
Ø 1 parlante o bocina de 8Ω /5W (pueden utilizar otro pequeño de la misma potencia).

SOLDANDO LOS COMPONENTES.








Para más información ver el siguiente vídeo.




Visita mi canal alli encontraras vídeos de electrónica y microcontroladores PICs.

www.youtube.com/c/ivanespinoza-electronica



Links de descarga a continuación:

1) Diagrama y circuitos en Eagle, por si quieren hacer sus modificaciones del circuito.
https://goo.gl/9yrpe9

2) Diagrama.

3) Mascara de componentes (pdf)

4) Circuito impreso  (pistas en pdf)



VÍDEOS QUE TE PUEDEN GUSTAR:

1.-Paneles con leds  8 Filas x 32 Columnas, programado con PIC.


2.-Paneles con leds  8 Filas x 8 Columnas, programado con PIC16f84a.


3.-Corazón con leds tricolor, muy fácil.


4.-Interruptor con aplausos, en baquelita.

Comentarios

Daniel terron dijo…
Buenas.
Tengo un duda a cerca del circuito.
He hecho el circuito con todos los componentes que indica pero me reproduce las melodías a una velocidad superior a la que muestras en tu video. He estado mirando el datasheet del um3481 y cambiando algunos valores de resistencias pero no soy capaz de que lo reproduzca a velocidad normal. Me podríais ayudar.
Como no sea por la marca del Integrado?
ivan espinoza dijo…
hola, Daniel terron , haber si lo alimentas con 3v, con mucho voltaje el audio sale muy alto y no se escucha bien , ponle 3v , saludos
Auri Black dijo…
hola tengo una duda, ¿qué pasaría si en vez de usar un parlante de 8watt por 5v, uso uno de 16watt por 5v?
auri dijo…
hola tengo una duda ¿qué pasaría si en vez de usar un parlante de 8 watt por 5v, uso uno de 16 watt por 5v?
