COMO HACER LETREROS LUMINOSO CON LEDs, CONTROLADO CON PIC.

COMO HACER LETREROS LUMINOSO CON LEDs, CONTROLADO CON PIC.


      Los letreros con leds es un medio de comunicación visual, ya que con esto podemos llamar la atención de las personas que lean el mensaje, los mensajes (letras)  que nosotros podamos hacer pueden ser los siguientes o para otros fines publicitarios:

  •  Promover productos o imagen empresarial.
  •  Comunicar información en tiempo real, ejem: (ABIERTO, REPARACIÓN DE CELULARES,ENTRADA, SALIDA,etc...)
  • Capotar la atención del público, y así vender más nuestro producto.


    En este blog les explicaremos paso a paso, para que ustedes puedan hacer su letrero luminoso, también tenemos un vídeo y así puedan a desarrollar con más eficiencia su trabajo.

Existen letreros luminosos estáticos, ósea que generan ningún tipo de movimiento, solo están allí encendidos los leds, y también hay letreros luminosos que pueden estar parpadeando o que se encienden y se apagan según el control electrónico que nosotros le demos, aquí en mi caso lo controlaremos las letras y palabras con PIC, utilizaremos las salida del PIC y lo llevaremos a un transistor y este transistor encenderá  todos los leds que nosotros hayamos formado.

Para este letrero luminoso utilizare el PIC16F84a, es un PIC muy comercial, este PIC va hacer el que me va a controlar todos los efectos que hayan sido programados por nosotros mismos, los movimientos o efectos de los leds lo controlara el PIC, ya que también tenemos que programarlo, el código fuente de mi programación les dejare más abajo en lo links de descarga.

DIAGRAMA.


MATERIALES.
  • 1 transformador de 12v/2A


Los siguientes materiales son todos de la tarjeta de control o baquelita.
  •   1 regulador de voltaje LM350.
  • 1 resistencia de 670 Ω
  •   1 resistencia de 100 Ω
  •   1 resistencia de 10 kΩ
  •   9 resistencias de 1 kΩ
  •   1 diodo tipo puente de 4A
  •   2 condensadores de 2200uF/25v
  •   1 regulador de voltaje LM7805.
  •   2 condensadores ceramicos de 22pF.
  •   1 crystal de 4MHz.
  •   9 transistores 2N2222A
  •   1 PIC 16F84A.
  •   1 base para el PIC16F84A
  •   Y también necesitamos borneras así como las que he puesto en la tarjeta de control (borneras azules o de otro color)
Empecemos a  hacer nuestro grabado de la baquelita, el grabado los hago con el método del planchado.



Ahora empecemos a soldar todos los componentes en la baquelita.






Conexión del LM350 en la baquelita ,el LM350 tiene Vin,Vout y Adj (pin para ajustar el voltaje que queramos)




Pines en lo físico.

Ahora el LM350 debe de estar regulado a una salida de 7 o 9 voltios, y para eso hay que calcular el voltaje de salida del LM350.


    En teoría podemos dar cualquier valor a R1 pero son preferibles valores entre 100 y 330. En mi caso tomare una resistencia de 100Ω para R1.

    Ahora para hallar R2, es de acuerdo al voltaje de salida que nosotros queramos, en mi caso quiero un Vout de 9v, ahora si calculamos R2.

Formula:
R2=(Vout – 1.25) X (R1/1.25)

R2=(9v – 1.25) X (100Ω  / 1.25)

R2=(7.75) X (80)

R2=620 Ω

    En el cálculo sale 620 Ω, pero como no tuve esa resistencia, lo puse una de 670 Ω.

   Diagrama de como ustedes pueden hacer sus letras.



    Como vemos las letras es muy fácil de hacerlo ,en el diagrama mostramos de como conectarlas en serie , y a la vez varias series en paralelo.

    Calculo de resistencias para proteger los leds, aquí le dejo una página muy buena para calcular las resistencias para proteger los leds, la página es LED CALCULATOR. les ayudara mucho.

calculo de resistencias para proteger los leds.

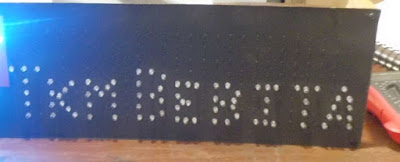

     Ahora las letras las voy hacer un cartón prensado (hacemos los agujeros a la misma distancia de los pines de los leds, con la ayuda de un taladro pequeño), y le daremos la forma de la letra que queramos formar, a continuación los leds  en el cartón prensado.




En el vídeo mostramos el funcionamiento y explicación de la programación.


continuación todos los links de descarga:

1) Circuito impreso (pdf)

2) Diagrama en Proteus, para que lo simulen su letrero luminoso.

3) Masacra de componentes del letrero luminoso.

4) Código bas o código fuente (Proton IDE), para que escriban sus propias frases.

5) Código hex. para que hagan sus pruebas en proteus.
