FRASES EN PANTALLA LCD 16X2 | CON EL PIC 16F877A.

FRASES EN PANTALLA LCD 16X2 | CON EL PIC 16F877A.

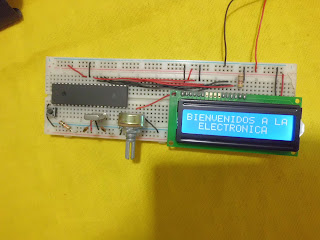

Frases en pantalla LCD 16X2.
INTRODUCCION: Cuando empezamos a programar microcontroladores PICs, primero empezamos con leds, luego vamos avanzando con más proyectos y con forme vamos avanzando en el los proyectos lo vamos haciendo más dificultoso, en este caso vamos a programar unas letras en el display que se desplacen de izquierda derecha. En la cual podemos recibir publicidad o frases, podemos escribir muchas frases de acuerdo a nuestro pic que utilicemos.

Este componente (LCD) se encarga de convertir las señales eléctricas de la placa en información visual fácilmente entendible por los seres humanos.

Debemos de dominar tanto las conexiones como la programación de la pantalla LCD con PIC ya que es un componente muy útil en muchos proyectos. La gran ventaja es que gracias a la pantalla LCD, podremos mostrar información de datos como temperatura, humedad, presión o voltaje.

LCD es el acrónimo de Liquid Crystal Display (en español Pantalla de Cristal Líquido). No podemos considerar que se trate de una tecnología novedosa. El LCD lleva con nosotros mucho tiempo, solo tenemos que echar la mirada hacia atrás y recordar esos relojes Casio o las calculadoras que llevamos a clase de matemáticas.


A continuación les muestro el diagrama que vamos a ensamblar en este proyecto, es muy simple de ensamblarlo, también vamos a utilizar una protoboard para hacer el circuito, allí tiene el diagrama:

Diagrama.
MATERIALES:

  • 1 PIC 16f877a.
  • 1 Pantalla LCD de 16X2.
  • 1 Potenciómetro de 1kΩ.
  • 1 Resistencia de 420Ω.
  • 1 Resistencia de 10kΩ.
  • 1 Crystal de 4MHZ.
  • 2 Condensadores cerámicos de 22pf.
  • 1 Pulsador N.A.
  • 1 Protoboard.
  • 1 Fuente de 5v/0.5A

PIC16F877A: En este proyecto se utilizó el PIC 16F877A. Este microcontrolador es fabricado por Microchip familia a la cual se le denomina PIC. El modelo 16F877A posee varias características que hacen a este microcontrolador un dispositivo muy versátil, eficiente y práctico para programar frases, palabras, etc…

Algunas de estas características del PIC se muestran a continuación:

·         Soporta modo de comunicación serial, posee dos pines para ello.
·         Amplia memoria para datos y programa.
·         Memoria reprogramable: La memoria en este PIC es la que se denomina FLASH; este tipo de memoria se puede borrar electrónicamente (esto corresponde a la "F" en el modelo).
·         Set de instrucciones reducidas (tipo RISC), pero con las instrucciones necesarias para facilitar su manejo.

CARACTERÍSTICAS.

En siguiente tabla de pueden observar las características más relevantes del dispositivo:

CARACTERÍSTICAS
16F877a
Frecuencia máxima.
DX-20MHz
Memoria de programa flash palabra de 14 bits.
8KB
Posiciones RAM de datos.
368
Posiciones EEPROM de datos.
256
Puertos E/S.
A,B,C,D,E
Número de pines.
40
Interrupciones.
14
Timers.
3
Módulos CCP
2
Comunicaciones Serie.
MSSP, USART
Comunicaciones paralelo.
PSP
Líneas de entrada de CAD de 10 bits.
8
Juego de instrucciones.
35 Instrucciones
Longitud de la instrucción.
14 bits
Arquitectura.
Harvard
CPU.
Risc
Canales Pwm.
2
Pila Hardware.
-
Ejecución En 1 Ciclo Máquina.
-


Ahora una vez teniendo lo que es el diagrama, y toda la teoría de los componentes principales como el PIC y el LCD, ahora vamos a programar el PIC16F877A, en mi caso para programar los PICs utilizo el programa PROTON IDE, que lo pueden descargar AQUÍ, a continuación les dejo el código bas o código fuente del proyecto, para que ustedes puedan hacer sus pruebas y a la ves puedan modificar las frases.

Device = 16F877A                                  'ELEGIMOS EL PIC A USAR
XTAL = 4                                                 'CRYSTAL A USAR

Declare LCD_TYPE 0
Declare LCD_DTPIN PORTD.4      'DECLARAR LOS PUERTOS DE PROGRAMACION.
Declare LCD_RSPIN PORTD.2       'DECLARAR LOS PUERTOS DE PROGRAMACION.
Declare LCD_ENPIN PORTD.3       'DECLARAR LOS PUERTOS DE PROGRAMACION.
LCD_LINES 2

ALL_DIGITAL TRUE

TRISD=0                                           'PUERTO D = SON SALIDAS
DelayMS 200
Cls

INICIO:
      Print At 1,1,"BIENVENIDOS A LA"    'PRIMERA FILA (MAXIMO DE LETRAS 16)
      Print At 2,1,"  ELECTRONICA   "       'SEGUNDA FILA (MAXIMO DE LETRAS 16)
      DelayMS 3000

      Print At 1,1,"                "                      'FILA APAGADOS
      Print At 2,1,"                "                      'FILA APAGADOS
      DelayMS 500

      Print At 1,1,"PROGRAMACION CON"
      Print At 2,1,"   PROTON IDE   "
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1,"  PANTALLA LCD  "
      Print At 2,1,".....16 X 2....."
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1,"ELECTRONICA- MI_"
      Print At 2,1,"CROCONTROLADORES"
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1," ): HOLA AMIGOS "
      Print At 2,1," DE YOUTUBE   (:"
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1," SIGAN LOGRANDO "
      Print At 2,1,"  SUS METAS....."
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1,"  ELECTRONICA   "
      Print At 2,1,"  INDUSTRIAL    "
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1,"0,1,2,3,4,5,6,7,"
      Print At 2,1,"8,9,10,11,12,13."
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1,"Programacion de "
      Print At 2,1," pantalla lcd.  "
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      Print At 1,1," EL MUNDO DE LA "
      Print At 2,1,"  ELECTRONICA   "
      DelayMS 3000

      Print At 1,1,"                "
      Print At 2,1,"                "
      DelayMS 500

      GoTo INICIO
      End

Una vez que ya tengan el código y hayan compilado ok, y a la vez lo hayan simulado en el proteus, ahora ese código hex que nos genera al momento de compilar lo vamos a copiar al PIC, por medio de un GRAVADOR DE PICs, una vez ya grabado el código hex. Ahora conectamos todo y alimentamos el circuito CON 5v y tienen que funcionar excelente .Cualquier duda que tengan no duden en preguntar.

Aquí led dejo el video para vean el funcionamiento y la programación paso a paso:



Links de descarga:

1.    Diagrama en proteus, para hacer las pruebas.
              https://goo.gl/uXaRSN

2.    Código bas, o código fuente, para que modifiquen las frases.
             https://goo.gl/QL2iPp

3.    Código hex para que lo carguen al proteus , y vean lo que hemos mostrado en el video.
            https://goo.gl/B3dRcR
