COMO DESCARGAR E INSTALAR PROTON IDE BASIC.


INTRODUCCION: El Proton Plus IDE es un elemento de programación basado en Basic estructurado orientado a la entrada y salida de señales. La utilización de sencillas instrucciones de alto nivel, permite programar los microcontroladores para controlar cualquier aplicación llevada a cabo por un proceso. Las instrucciones de PBASIC PROTON PLUS IDE permiten controlar las líneas de (entrada/salida) de un microcontrolador PIC, realizar temporizadores, realizar transmisiones serie asíncrona, utilizar el protocolo SPI, programar pantallas LCD, capturar señales analógicas, emitir sonidos, etc... Y todo ello en un sencillo entorno de programación que facilita la creación de estructuras condicionales y repetitivas con instrucciones como IF THEN o FOR…NEXT y la creación de etiquetas de referencia.

PROTON IDE.
 El compilador Proton Basic es un lenguaje de programación de nueva generación que hace más fácil y rápido el manejo de microcontroladores Pic micro de Microchip. El lenguaje Basic es mucho más fácil de leer y escribir que el lenguaje ensamblador Microchip.

 El Proton Basic produce un código que puede ser programado para una variedad de micro controladores PIC que tengan de 8 a 68 pins y varias opciones en el chip incluyendo convertidores A/D, temporizadores y puertos seriales.

IDENTIFICADORES

Un identificador es simplemente un nombre. Son usados en Proton Basic como etiquetas de líneas y nombres de variables. Un identificador es cualquier secuencia de letras, dígitos y símbolos, aunque no deben comenzar con un dígito. Los identificadores no distinguen las letras mayúsculas de las minúsculas, por lo que etiqueta, ETIQUETA, etiqueta son todas tratadas como equivalentes. Aunque las etiquetas pueden tener cualquier número de caracteres de longitud, Protón Basic solamente reconoce los primeros 32.

ETIQUETAS

Para marcar líneas que el programa puede desear referenciar con comandos GOTO ó GOSUB, Proton BAsic usa etiquetas de línea y no permite número de línea y no requiere que cada línea sea etiquetada. Cualquier línea puede comenzar con una etiqueta de línea que es simplemente un identificador seguido por dos puntos (:)

END.

 Detiene la ejecución del proceso y entra en modo de baja potencia .Todos los pins de I/O permanecen en el estado en que se encuentran, END trabaja ejecutando una instrucción SLEEP continua dentro de un loop. Un END, STOP ó GOTO deben ser colocados al final de un programa para evitar pasar del límite de la misma u comience nuevamente.

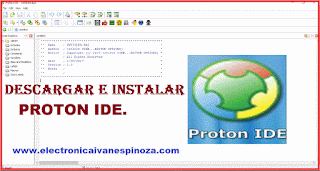

A continuación leds dejo un pantallazo del entorno de programación, allí nosotros escribimos el código fuente (bas).

Aquí escribimos el código fuente.


Escribimos el código.

Fin de la programación.

Compilamos.
Compilación satisfactoria.
La instalación del programa es muy fácil, a continuación les dejo un vídeo donde explico paso a paso su instalación, también les dejare el link de descarga de PROTON, que está más abajo.

VÍDEO.


Si quieren aprender hacer proyecto con proton, aquí les dejo varios vídeos de como aprender a programar PICs con PROTON IDE, les recomiendo ver los vídeos.

1.-Programación de matrices leds, con PIC.


2.-Contador con display, con PIC.




3.-Como hacer un monitor cardíaco.



4.-Como programar un sensor de temperatura.





1.-Link de descarga del programa:
