Como diseñar circuitos impresos con Eagle 7.0.

INTRODUCCION: Eagle es un programa electrónico para diseñar circuitos impresos y realizar esquemas electrónicos (pistas y mascara de componentes). Eagle de las siglas de Easily Aplicable Graphical Layout Editor.


Gracias a este programa lograrás diseñar diagramas y pistas de circuito impreso con autorouter, es decir con la función que automatiza las pistas en la placa de circuitos impresos, y todo esto en un entorno ergonómico.



El diseño de circuito impreso se considera un área en constante desarrollo ya que día a día los componentes aparecen con tamaños más pequeños, con mayor cantidad de pines y con frecuencias de reloj más altas. Diseñar un proyecto de manera profesional con dispositivos con nuevas tecnologías como FPGAs, DSPs, sensores digitales, y más componentes, requiere de conocer bien cuáles son las técnicas más efectivas, tener una buena experiencia y conocer bien cómo funciona el programa Eagle.

Diagrama esquemático.

En este blog diseñares un circuito de radiofrecuencia (carrito a control remoto), primero vamos a descargar el programa Eagle 7.6, que lo pueden descargar de AQUÍ, primero abrimos el programa y nos aparecerá la siguiente ventana.




Aquí en esta ventana le damos click en File > New > Schematic, y nos aparecerá una ventana, en esta ventana aremos lo que es el diagrama, la pantalla nos aparece de color blanco, en mi caso lo utilizo pantalla a cuadritos, y para esto nos vamos a la parte posterior izquierda donde dice Grid y se mostrara una pequeña pantalla y damos clik en On > ok, y la pantalla se volverá a cuadritos , así es más fácil de trabajar ya que nos ayudara  a hacer los trazos de las pistas.



Hasta aquí ya hemos entrado correctamente al programa, ahora vamos a ver las partes más importantes del Eagle para poder diseñar nuestro diagrama, a continuación les muestro cada pestaña las que más se utiliza para diseñar nuestros circuitos.



Ahora si empecemos a diseñar nuestro diagrama, el diagrama que aremos es el siguiente, que es un carrito a control remoto, lo explicaremos paso a paso el diseño de las pistas y mascara de componentes.

Diagrama Receptor.

Diagrama transmisor.

Primero empezamos con el diagrama del receptor y el transmisor lo aran ustedes mismo para que vayan aprendiendo a usar el programa, entonces primero sacamos una bornera de 2 pines para la entrada de voltaje 9V, y para sacar componentes vamos donde dice Add, hacemos click allí y nos aparecerá las siguiente ventana.



Allí ustedes buscaran todo los componentes que quieran, les recomiendo que visiten o exploren cada componente y así se les hace más fácil de buscar  los componentes cuando quieran hacer un diagrama, para sacar la bornera de dos pines vamos donde dice con-ptr500, al hacer click allí nos aparece varias borneras de varios pines, en nuestro caso queremos una bornera de dos pines damos click en ok.


Para soltar el componente en el Eagle hacemos click izquierdo, y sé quedara el componente fijo, y si queremos moverlo el componente a otro lado vamos a la pestaña de Move, y así seguimos sacando más componentes.

Ahora para juntar las pitas vamos donde dice wire, pero la línea es muy delgada, para cambiar el espesor vamos donde dice width, desplegamos y le damos en 0.032, allí ustedes pueden poner el espesor que ustedes gusten.

Ahora vamos a ir trazando las pistas de pin a pin como esta en el diagrama, seleccionamos un pin del componente e ir dibujando hasta la patilla del otro componente al que va unido , y quedaría de la siguiente manera.




Y así vamos sacando componentes y trazando sus pistas, y por lo tanto el diagrama quedaría de la siguiente manera.


Circuito Impreso – Pistas.

Una vez hayamos hecho el diagrama ahora procedemos hacer las pistas, y para eso nos vamos a donde dice Generate/switch to board hacemos click allí, y luego nos aparecerá una ventana pequeña y le damos en ok, como vemos en la siguiente imagen.




Ahora si nos aparecerá una ventana de color negro , donde aquí diseñaremos los que son las pistas, veamos las ventanillas mas importantes para hacer el circuito impreso (pistas), como vemos en la siguiente imagen.

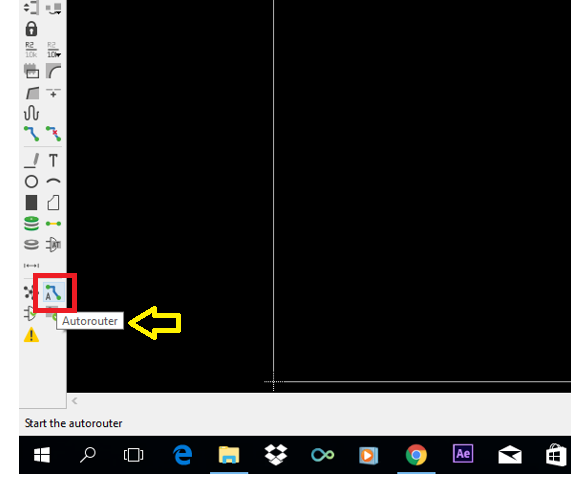

En mi caso el diagrama y ubicación de componentes en el esquematico (pistas) los hago en paralelo , osea voy sacando un componente en el diagrama y lo voy ordenando en el esquemático comovemos en le vídeo, una vez este ordenado de como iría nuestros componentes en la baquelita, ahora esta listo para hacer el autorouter, para hacer el autorouter hacemos lo siguiente, hacemos click en donde dice autorouter.

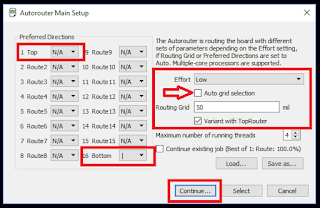

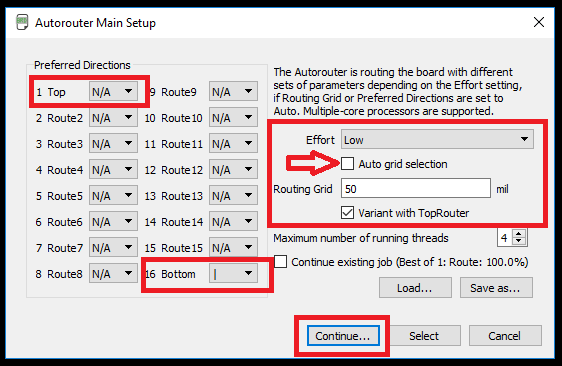

Y nos aparecera la siguiente ventana , y lo dejamos tal como esta en la siguiente imagen, y le damos en continuar.


Y luego nos aparecerá una nueva ventana donde aremos click en Start, y empesara el autorouter las pistas se formaran por si solas, luego los modificare, así como se ve en la imagen.



Luego que haya terminado el autorouter le damos en evaluate, evaluate es para ver si algunas pistas faltan conectarse , y si algunas pistas no han llegado hasta sus conexiones, nos aparecerá unas lineas de color amarillo , estas pistas de amarillo le aremos unos puentes o trataremos de trazar las pistas hasta donde le corresponde.

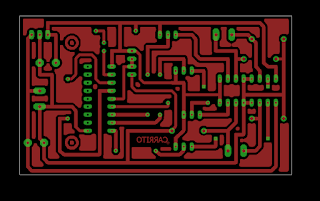

Una vez hecho esto ya podemos modificar las pistas haciendo mas gruesas , y luego sacamos la mascara de componentes y las pistas , en el vídeo mostraremos paso a paso de como diseñar circuitos impresos, lo explicaremos con mucho detalle, a continuación de como quedaría nuestros circuito receptor.




Ahora ya teniendo las pistas y mascara de componentes , procedemos hacer el impreso , las pistas hay que imprimirlos en una impresora láser , y en papel couche , y la mascara de componentes lo imprimimos en papel bond, ya que tan solo es para guiarse al momento de soldar los componentes, a continuación los circuitos impresos en PDF.


Estos circuitos impresos ya están listos para hacer el grabado en su baquelita , el grabado de la baquelita los hago con el método del planchado.

Cambien lo hemos diseñado el circuito transmisor, que consta de pocos componentes , mas abajo les dejare para que los descarguen , ahora veamos el siguiente vídeo, donde explicamos paso a paso el diseño del circuito impreso que hemos explicado lineas arriba.

Vídeo como hacer el diagrama (Parte 1).


Vídeo como hacer los circuitos impresos pistas (Parte 2).




Links de desarga.

1.-Diagrama y pistas en Eagle (Circuito receptor).

2.-Diagrama y pistas en Eagle (Circuito transmisor).

3.-Mascara de componentes y pistas en PDF (receptor).

4.-Mascar de componentes y pistas en PDF (transmisor).

5.-Diagrama del transmisor.

6.-Diagrama Receptor.
