CIRCUITO INTERRUPTOR CON APLAUSOS.



       Este es un circuito que tiene muchas aplicación , como de hacer arranque de motores o de cualquier artefacto que va conectado al red pública de 220v AC o de 110v AC, y además que lo utilizaremos como una práctica en el instituto o universidad y así ir aprendiendo la electrónica  con circuito muy llamativo, de encender o apagar una lámpara con un simple aplauso ,y el aplauso lo detectara un micro pequeño , y este activara el timer (NE555) y enviara un pulso (por cada aplauso que demos) por su salida pin #3 (NE555 )  y activaremos el cd4017.-El CD4017 toma pulsos de reloj de la entrada de reloj, y hace una de las diez salidas ,vamos en secuencia cada vez que llega un pulso de reloj.

Este es el diagrama..


También el circuito esta en  proteus.



MATERIALES.

  • 1 resistencia de 10k (R1)
  • 1 resistencia de 100k (R2)
  • 4 resistencias de 1k (R3, R4, R5, R7)
  • 1 resistencia de 330 ohm. (R6)
  • 2 transistores NPN 2N2222A (Q1 Y Q2)
  • 1 potenciómetro de 100k.
  • 1 micro pequeño.
  • 1 condensador electrolítico de 47uF /16v.(C1)
  • 1 diodo led. (D1)
  • 1 diodo rectificador 1N1004. (D2)
  • 1 circuito integrado NE555 (U1)
  • 1 circuito integrado CD4017 (U2)
  • 1 relé de 220v AC / 6v DC ( si en su país de 110v AC reemplázalo el relé por uno de 110v AC / 6v DC)
  • 1 lámpara de 220v AC (va conectado al relé para la etapa de potencia)
  • Fuente de 5v DC.

NOTA: El pin número 15 pueden ir conectado al los siguientes pines, para poder apagarlos  con los aplausos que queramos.

  1. Q2 (pin # 4) = apagamos con 1 aplauso.
  2. Q3 (pin # 7) = apagamos con 2 aplauso.
  3. Q4 (pin # 10)= apagamos con 3 aplauso.
  4. Q5 (pin # 1) = apagamos con  4 aplauso.
  5. Q6 (pin # 5) = apagamos con 5 aplauso.
Visitanos en YOUTUBE (vídeos de electrónica)


NOTA: y si queremos encender con más aplausos, solo tienen que conectar a la salida (en R7 1k que va a la base del 2n2222a (Q2).-Tienen que conectar los siguientes pines del cd4017  a la salida, para encender con los aplausos que nosotros queramos.
O sea remplazamos Q1 (pin # 2) por los siguientes pines:

  1. Q1 (pin # 2) = encender con 1 aplauso.
  2.  Q2 (pin # 4) = encender con 2 aplauso.
  3.  Q3 (pin # 7) = encender con 3 aplauso.
  4. Q4 (pin # 10) = encender con 4 aplauso.
Empecemos a soldar todos los componentes.

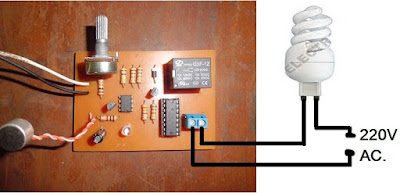

Aquí las conexiones con 220v AC.



NOTA: Los cables blanco y negro que se ven a la izquierda son de alimentación de 5v DC.
             Cable blanco = + (positivo)
             Cable negro =  - (negativo)

EN EL VÍDEO EXPLICAMOS EL FUNCIONAMIENTO.



VISITANOS EN YOUTUBE.


https://www.youtube.com/c/ivanespinoza-electronica

Links de descarga , solo hacen clik en saltar publicidad, y lo descargan en mega:

1.-Pistas o circuito impreso ,en PDF.


2.-Mascara de componentes, para que se guíen al momento de soldar sus componentes:

3.-Diagrama y pistas en eagle, por si lo quieren modificar:


VÍDEOS DE ELECTRÓNICA Y MICROCONTROLADORES QUE TE PUEDEN GUSTAR.

1.-Como hacer palabras con leds y programado con PIC (frase :TKM BEBITA)


2.-Alarma sirena policial, circuito (como se hace)


3.-Descargar e instalar PROTON (Es un programa para programar PICs)


4.- Panel de leds 8x32, leds azules, programado con PIC (muy fácil).

Comentarios

Unknown dijo…
Si lo quiero hacer para trabajar con una pila que alimenta 9v .. Y debe encender un motor de 12v
ivan espinoza dijo…
Unknown, hola si,lo quieres hacer funcionar con 9v utiliza un regulador el lm7805, para que así tengas una salida de 5v ,y lo conectas al circuito y para el motor de 12v, solo lo conectas igual que la lampara, ya que el rele te sirve como interruptor, saludos
pero en donde lo conectaria el regulador 7805 ?
Unknown dijo…
Hola oye no puedo descargar las pistas ni la máscara? Como puedo hacerlo?
esteban moreno dijo…
disculà como aumento la sensibilidad del circuito para q me detecte con aplausos menos fuertes de ante mano gracias.
ivan espinoza dijo…
Hola esteban moreno , solo mueve el potenciometro asta que detecte el sonido que tu le apliques , vas bajando la resistencia del potenciometro y tu lo dejas en donde quieras que te detecte el aplauso, saludos
Hola disculpa por la ignorancia pero la pista se compra como se llama o que modelo es gracias
hola como hago para conseguir la pista soy nuevo en esto
hola como hago para conseguir la pista soy nuevo en esto
hola ivan te hago una pregunta... donde consigo la pista por que soy nuevo en esto y me gustaria hacerlo para mi casa seria de gran ayuda si me explicaras o si se compra
Hola... tuve unos problemitas de masa (no la puse), pero ya esta... ahora nunca detecta sonido, ya he probado con 3 mic distintos y nada... que puedo hacer?
ivan espinoza dijo…
Alexis della sala , hola no tienes que comprar nada , solo descarga los circuitos impresos que están en pdf, en este mismo blog mas arriba están los links de descarga, allí descargas los circuitos impresos y lo imprimes en papel cuche ,luego compras las baquelita al mismo tamaño de tus cktos pdf , y el grabado los haces con el método del planchado,saludos
ivan espinoza dijo…
Guillermo Fogareta hola, reemplaza el cd4017 , seguro que esta quemado, y también revisa tu ne555 ,saludos
ExeRamirez dijo…
Buenas, muchas gracias por tu aporte! Estoy decidido a poner manos a la obra. pero antes quería hacerte una consulta, entiendo que se podría cambiar el relé por un Triac ya que este tiene algunas ventajas por sobre el Relé, por ejemplo el hecho que no se alimentaria una bobina al usar Triac. ¿Esto seria factible? Y de ser asi, como debería de realizar el remplazo? Desde ya gracias.
Anónimo dijo…
Que tal Ivan me podrías a ayudar en como va conectada la lámpara? Ya tengo el circuito sólo q pensaba que iba conectados en los cables de la lámpara y creo q solo va un número conectado a la lámpara... Me podrías ayudar con eso es que ya lo quiero conectar... Gracias
RUBEN VIVAS dijo…
Amigo como hago para que el suministro eléctrico del circuito sea tomado del 110v que va hacia la lámpara
Amigo Ivan, excelente tu pagina, ya la gregue a favoritos: dos preguntas, en caso que quisiera alimentarlo con la corriente alterna de la red publica (en mi caso 110 v), que modificacion tendria que hacer y segundo en el tutorial colocaste que el circuito esta tambien en proteus y solo he encontrado el de eagle, gracias de antemano
Amigo Ivan, excelente tu Blog ya lo agregue a favoritos, tengo dos preguntas por realizar la primera en caso que desee de alimentar el circuito con la misma fuente electrica residencial (en mi caso 110v) que modificaciones tendria que hacerle al circuito y en tutorial indico que el circuito esta tambien en proteus y no encontre el link de descarga solo encontre los formatos en pdf y eagle, gracias de antemano y lo felicito por sus aportes-
amigo ivan realice el proyecto en proteus de apagar y encender bombillo con un aplauso alimentandolo con un circuito regulador de voltaje que le adicione, pero el circuito de apagar y encender no me funciona, que hice mal. nota: sustituí el microfono por un pulsador para probar, gracias de antemano
como haria para enviarle el diseño que le comente para que por favor lo revise, mi correo es rubendariof86@hotmail.com
Hola Ivan, te comento que deberías acomodar lo de los aplausos de apagado. Porque no se puede apagarlo con más de 1 pulso, o sea, siempre apagará en el siguiente pulso o aplauso después de prendido. Pruebalo tú mismo, si no me crees, pero no hay mucha teoría, es simple.
hiulepaker dijo…
acabe de montar el circuito en total, pero integrado contador, osea el cd4017be, no me quiere funcionar qué puedo hacer , ya tengo todo como esta en el plano, cuando estaba solo el del 555, si perfecto se apaga a los 5 seg, pero al terminar este nada, y para descartar qué fuece el integrado cd40174be, compre otro de repuesto para descartar y tampoco, ayuda enserio que puedo hacer???????Todo esta como va en su plano ayuda :(
Doris Munoz dijo…
Hola no ay riesgo q na voz del Tv o la musica me activen el circuito
Doris Munoz dijo…
Hola no ay riesgo q na voz del tv me active el circuito o la música gracias por tu respuesta
hiulepaker dijo…
Hola a todos, amigos , como hago para que me encienda y apague con 3 aplausos y apague con los mismos????
lucas cordoba dijo…
Hola amigo, estoy haciendo este proyecto en mi universidad.
te hago una pregunta: si tengo un relé de 12v con solo cambiar la fuente a 12 no habria problema?
muchas gracias
Hola Ivan Espinoza, tengo un par de dudas; realice el circuito en proteus, pero me puse a observar el circuito impreso que dejaste y aparecen varias conexiones por ejemplo el pin 8 y 16 del 4017, pero en proteus no se ven esos pines, se hacen manuales o sigo sin esas conexiones. Te agradezco mucho
Nathalia Aveiga dijo…
El foco a cuanta potencia podría poner?
Unknown dijo…
Buen proyecto disculpa sera que puedes subir la simulación de proteus
Anónimo dijo…
Podrías subir la simulación de proteus porfa te lo agradecería
Nathalia Aveiga dijo…
Y el diodo rectificador 1004 lo puedo remplazar por un diodo más común, como un 4004?
Anónimo dijo…
buenas amigo si no poseo un rele de 5 voltios y si uno de 12 que deberia hacer ?
Unknown dijo…
Hola el transistor que esta al lado del relay el q va a masa no es el colector y el emisor al diodo 1n4004
ivan espinoza dijo…
hola, Unknown, el transistor que esta al lado del rele , el emisor de este transistor va a tierra (masa) y el colector va al ánodo del diodo 1n1004 , saludos
Unknown dijo…
Estimado hice todo pero al momento de haccerlo correr la. Luz ya se encuentra encendida, por mas que aplauda no se. Apaga...
Anónimo dijo…
Oye si la luz que llega a mi casa es de 120v que debo de cambiar ??
ivan espinoza dijo…
hola Anónimo , solo debes de cambiar el rele , a uno de 120v AC por 5v DC , saludos
ivan espinoza dijo…
hola Nathalia Aveiga , claro que si puedes reemplazarlo , te funcionara bien , saludos
raul rodriguez dijo…
Hola, de que tamaño tiene que ser la baquela para el circuito?
Nando TF dijo…
Saludos, disculpa simule el circuito en mi protoboard, y quisiera saber como aumentar el rango de alcance para el micrófono, ya que solo enciende o apaga si aplaudo a 50cm de distancia. Gracias
Nando TF dijo…
Saludos, disculpa simule el circuito en mi protoboard y quisiera saber como aumentar el rango de alcance para el micrófono, ya que solo detecta el aplauso a unos 50 cm de distancia. Gracias.
milagros dijo…
hola queria hacerte una pregunta, hise el proyecto del interruptor que prende con aplausos, y prende el led que esta en la plaqueta pero la lampara no, me podrias ayudar?
Julio dijo…
De casualiidad tengad el informe de este proyecto amigo por favor seria de mucha ayuda
Cesar F dijo…
hola, una consulta hay problemas si utilizo las resistencias de 1/4 de vatios? o necesariamente tengo que usar los de medio? saludos.
